CONVERTITORE MINI DC/DC STEP-DOW IN 4,5Vdc.. 28Vdc OUT 0,8Vdc..20Vdc 3A

Scheda Tecnica

Descrizione: MODULO DC / DC STEP-DOWN MP1584EN

Tensione di ingresso: 4,5Vdc ... 28V - 1.5MHz

Tensione di uscita: 0,8Vdc...20Vdc

Corrente massima: 3A (MAX 4A)

Dimensioni: 22,4x17x4mm

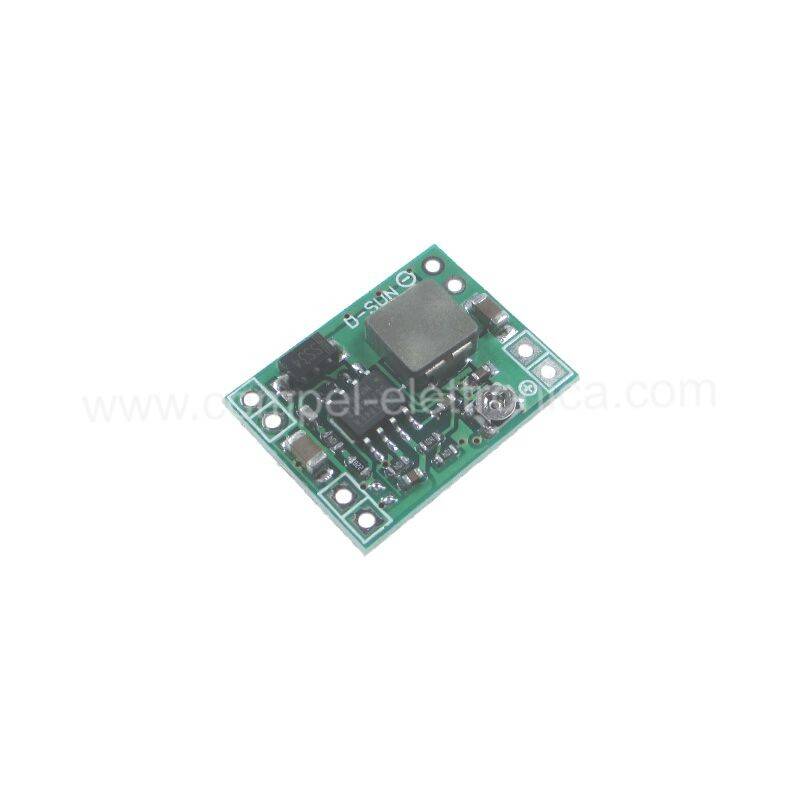

Il collegamento come visto nel pcb è molto semplice sui 4 estremi della basetta troveremo dei fori, ognuno di questi fori ha disegnata sigla che spiega cosa inserire, in essi dovranno essere collegati i poli positivo e negativo in entrata.

*N.B. essendo un dc/dc step-down la tensione in ingresso potrà essere inferiore o uguale ma mai superiore a quella in entrata.

IN - qui va inserito il polo negativo in entrata ossia la corrente DC che deve essere abbassata di tensione

IN piu' / qui va inserito il polo positivo in entrata ossia la corrente DC che deve essere abbassata di tensione

OUT piu' / da questo punto esce la tensione positiva dopo “l’abbassamento”

OUT – da questo punto fuoriesce la tensione negativa dopo l’abbassamento e quindi è quello che va a collegarsi al ground della mia scheda.

La tensione in uscita si regola con un TRIMMER posto sulla scheda.

*Si consiglia l’uso del TESTER per verificare l’esatta regolazione in uscita prima di collegare l’utilizzatore.

Annotazioni: REGOLATORE DC/DC MP1584EN - CONVERTER DC DC
