CONVERTITORE DC/DC STEP-DOWN In 4,7Vdc a 18Vdc Out 1V...17V 3A 10x17x4mm

Scheda Tecnica

Descrizione: Modulo DC / DC MP1482DS switching STEP-DOWN in grado di convertire una tensione continua da 4,75Vdc a 18Vdc
in una tensione di uscita di 1Vdc a 17Vdc.
La massima corrente non deve essere superiore di 3A.
mentre la corrente di uscita disponibile è in funzione della tensione di ingresso e non deve superare 1,8A continui.
Il convertitore non è protetto da cortocircuito o inversione di polarità.

Tensione di ingresso: da 4,75Vdc a 18Vdc

Tensione di uscita regolabile: 1Vdc a 17Vdc

Corrente massima: 3A (max 4A)

Dimensioni: mini 10x17x4mm

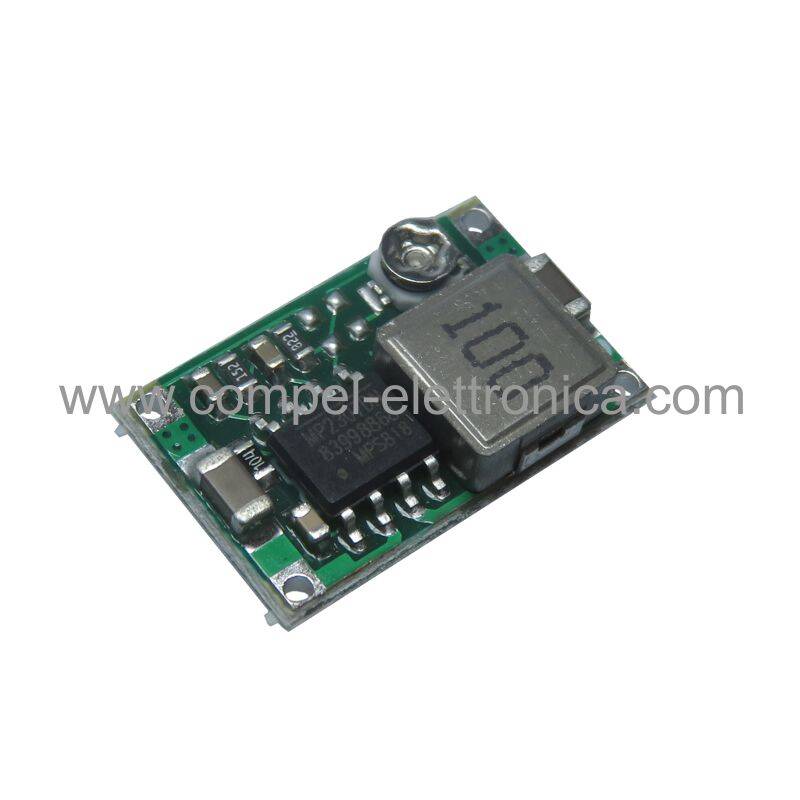

Il collegamento come visto nel pcb è molto semplice sui 4 estremi della basetta troveremo dei fori, ognuno di questi fori ha disegnata sigla che spiega cosa inserire, in essi dovranno essere collegati i poli positivo e negativo in entrata.

*N.B. essendo un dc/dc step-down la tensione in ingresso potrà essere inferiore o uguale ma mai superiore a quella in entrata.

IN - qui va inserito il polo negativo in entrata ossia la corrente DC che deve essere abbassata di tensione

IN piu' / qui va inserito il polo positivo in entrata ossia la corrente DC che deve essere abbassata di tensione

OUT piu' / da questo punto esce la tensione positiva dopo “l’abbassamento”

OUT – da questo punto fuoriesce la tensione negativa dopo l’abbassamento e quindi è quello che va a collegarsi al ground della mia scheda.

La tensione in uscita si regola con un TRIMMER posto sulla scheda.

*Si consiglia l’uso del TESTER per verificare l’esatta regolazione in uscita prima di collegare l’utilizzatore.

Annotazioni: REGOLATORE DC/DC - CONVERTER DC DC
dsn-mini-360
