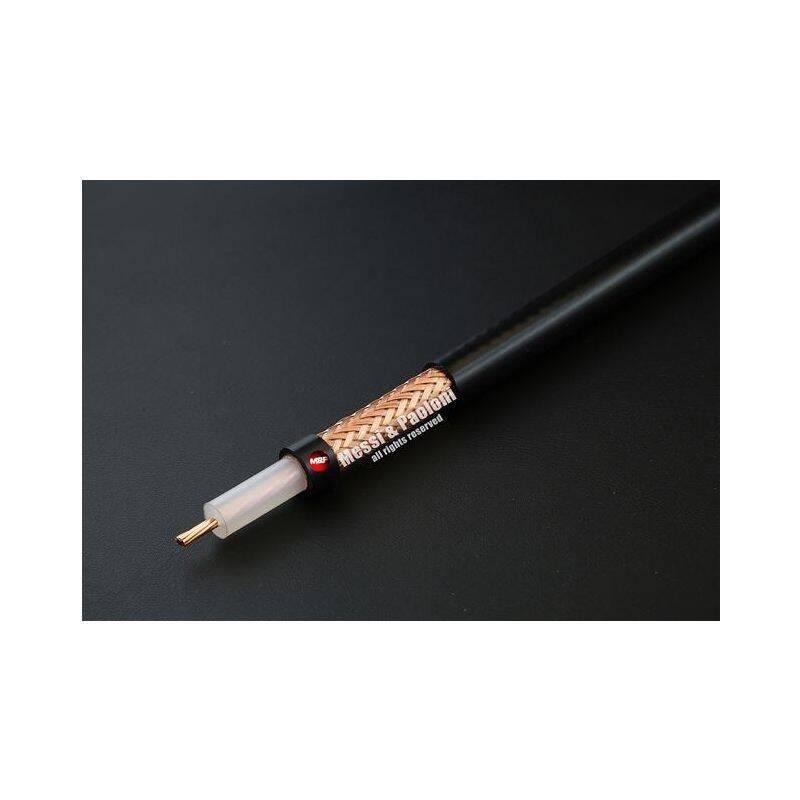

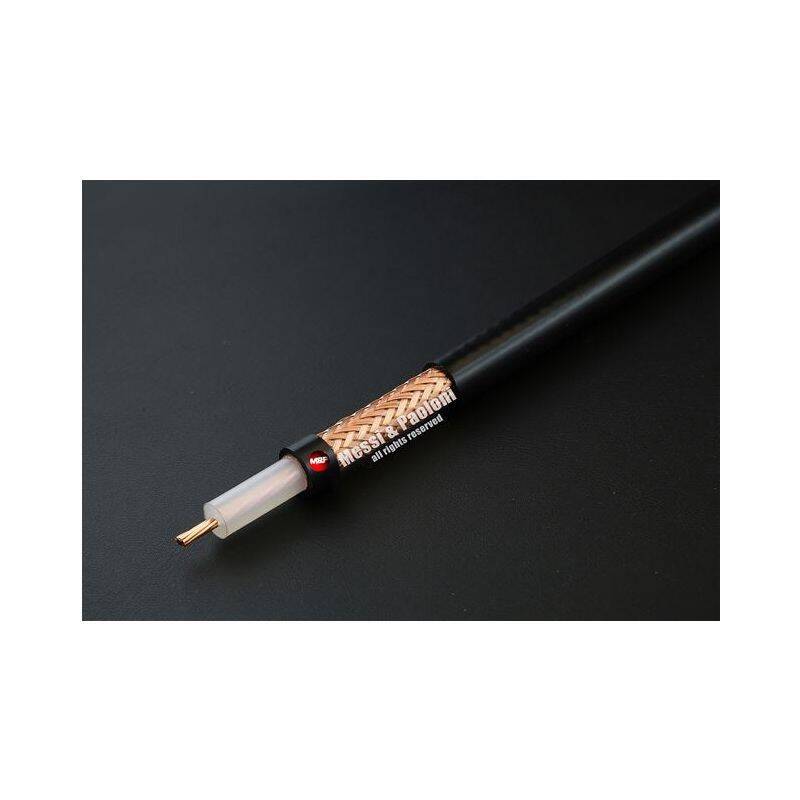

CAVO COAX RADIOFREQUENZA RG213/U 50 OHM

Scheda Tecnica
Cavo speciale per radiofrequenza ,molto efficace contro i disturbi impilsivi a basse frequenze,
schermatura speciale ad alta resistenza.

Descrizione: Cavo coassiale RG 213/U norme MIL C 17F per radiofrequenza.

Impedenza 200MHz : 50 Ohm ± 3
Efficienza di schermatura:100-900 MHz >55 dB
Resistenza conduttore interno: 5.8 Ohm/Km
Resistenza conduttore esterno: 5.7 Ohm/Km
Velocità propagazione: 66%
Temperature: installazione -40° ai 60° C - operativo -55° ai 85° C
Conduttore interno: composto da una trefola in rame Cu 7x0,75 mm - Ø 2,25 mm
Dielettrico in polietilene compatto. PE Ø 7,25 ± 0,05mm
Guaina diametro esterno: Ø 10,2 ± 0,15 mm in PVC ad alta resistenza ANTISTRAPPO
Schermatura: in rame (Cu). copertura 91,5% 240 fili

ATTENUAZIONI a 20°C - FREQUENZE dB/100m dB/100ft
100 MHz 6,1 1,86
144 MHz 7,5 2,29
200 MHz 9,0 2,74
400 MHz 13,5 4,11
430 MHz 14,1 4,30
800 MHz 20,5 6,25
1000 MHz 23,5 7,16
1296 MHz 27,6 8,41

Produttore: Messi e Paoloni
sono realizzati in osservanza delle norme: CEI 46-1 (parametri costruttivi); EN 50117(efficienza di schermatura);
CEI EN 50289(metodi di misura SA) ; IEC 60332-1-2(cavi con guaina in LSZH)

Informazioni : adatto per connettori tipo N UG21/N - BNC
