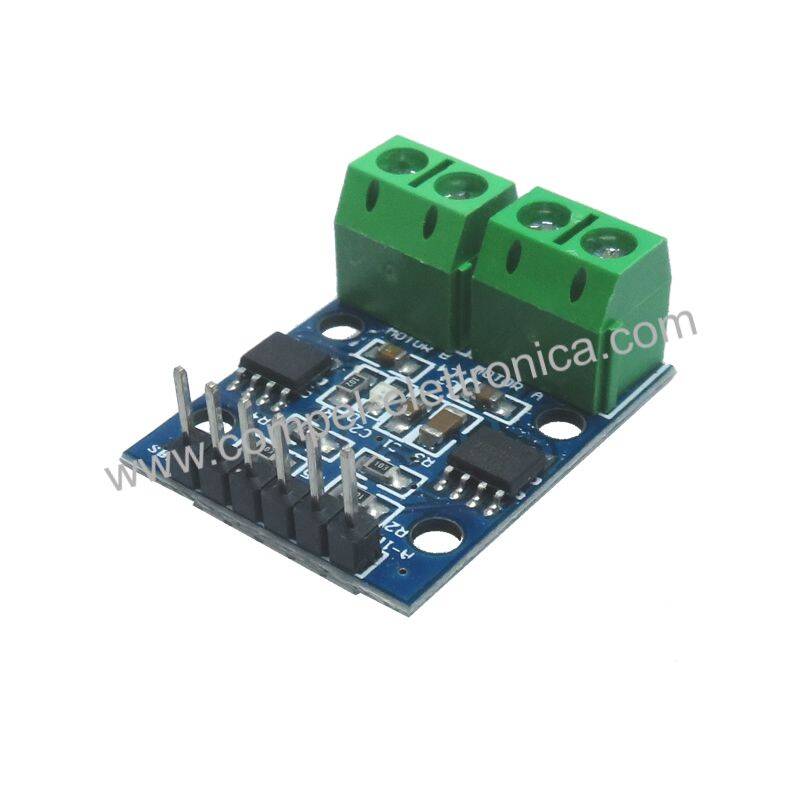

L9110S MINI DUAL STEPPER MOTOR DRIVE 2,5Vdc ..12Vdc 0,8A 28x23x10MM

Scheda Tecnica

Descrizione: L9110S H-bridge Motore Passo a passo Doppio DC motor Driver

Tensione: 2,5Vdc ... 12Vdc

Massima corrente: 0,8A

Adatto a pilotare due motori DC, o un 4-wire 2-fase del motore passo-passo.

Dimensioni: 28mm x 23mm

1 Tensione VCC esterna 2,5Vdc ... 12Vdc
2 GND GND Esterno
3 AIA microcontrollore esterno porta IO
4 AIB microcontrollore esterno porta IO
5 BIA microcontrollore esterno porta IO
6 BIB microcontrollore esterno porta IO
4 p terminale verde:
1 OA1 OB1 contatto DC 2-pin, non-direzionale
2 OA2 OB2 contatto DC 2-pin, non-direzionale

Uso:
SU VCC, GND modulo indicatore di alimentazione luce
AIA ingresso ad alta, AIB di ingresso basso, [OA1 OB1] motore viene trasferito;
AIA di ingresso basso, AIB ingresso ad alta, [OA1 OB1] l'inversione del motore;
BIA ingresso ad alta, BIB ingresso basso,] [OA2 OB2 motore viene trasferito;
BIA di ingresso basso, BIB ingresso ad alta,] [OA2 OB2 l'inversione del motore;
