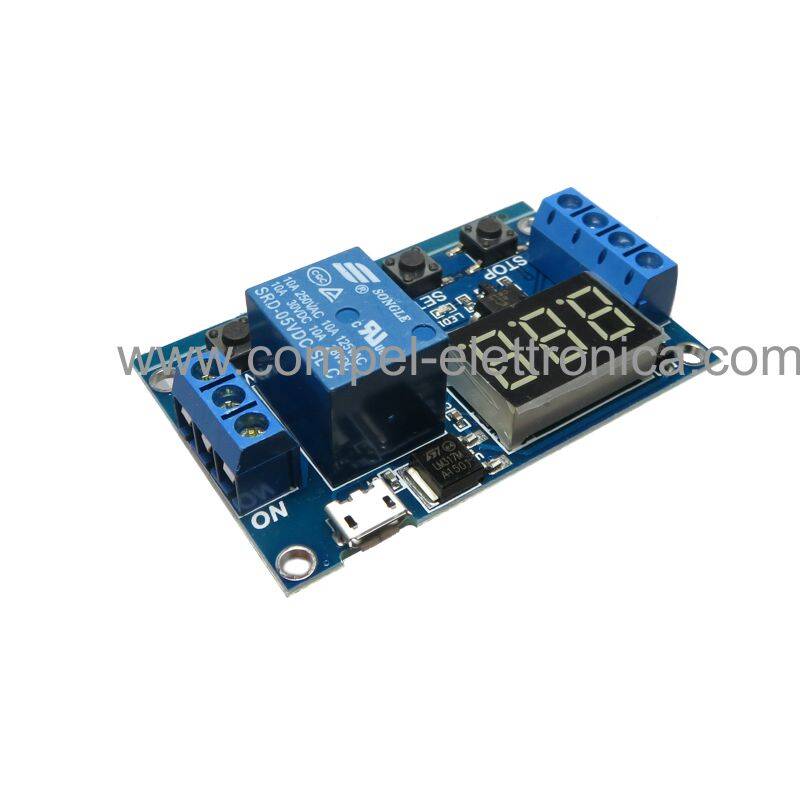

MODULO TIMER 5Vdc..30Vdc 1s..999MIN DISPLAY E TASTIERA RELE' 1SC 10A

Scheda Tecnica

Descrizione: Modulo Timer Relè Interruttore con circuito di ritardo del Tempo di Attivazione, ciclo Regolabile.

Alimentazione: 5Vdc ... 30Vdc

Dimensioni: 37mm x 63mm

Modalità di funzionamento:
P1: Dopo Aver attivato segnale, relè di potenza in tempo OP, quindi spegnere entro la OP periodo seguente operazione:
1) P1.1: segnale che viene attivato ancora una volta non è efficace
2) P1.2: segnale che viene attivato ancora una volta, ora di inizio di nuovo
3) P1.3: segnale che viene attivato ancora una volta, di reset; scollegare relè, fermare il cronometraggio
P2: dare il segnale di trigger, il tempo dopo lo spegnimento relè CL relè di potenza OP tempo; poi i tempi, spegnere il relè
P3.1: dare il segnale di trigger dopo il relè di potenza in tempo OP, CL tempo di spegnimento relè; poi ciclo di funzionamento sopra il ciclo gaive segnale di nuovo, di arresto relè di arresto tempi; i tempi di ciclo (LOP) può essere impostato
P3.2: dopo il collegamento. Non c' è bisogno di segnale di trigger, relè di potenza in tempo OP, CL tempo di spegnimento relè poi il ciclo di funzionamento di cui sopra timea ciclo (LOP) può essere impostato
Q4: mantenere la funzione del segnale; se non c' è segnale di trigger, il tempo sarà annullato, relè di rimanere connessi; quando il segnale scompare, OP spegnere il relè di temporizzazione nel corso del tempo, se nessun segnale nuovo, il tempo sara' eliminato

Intervallo di tempo:
0.1 s (minimo) ~ 999 min (massimo) regolabile in continuo
Come scegliere intervallo di tempo:
Nella selezione di modalità di interfaccia set di parametri, e premere il pulsante di ARRESTO per selezionare il tempo
Xxx. Se il punto decimale è in un certo posto, l'intervallo di tempo è di s-1 999 s
Xx. X è decimale è di dieci, l'intervallo di tempo è di 0.1 s 99.9 s-
X. X. X è il punto decimale sono tutti su, l'intervallo di tempo è di 1 min-999 min
Parametro Introduzione: OP di potenza nel corso del tempo, spegnere tempo di CL, tempi di ciclo di LOP (1-999 volte, "---" è illimitato ciclo)

Come impostare il parametro:
1. in primo luogo assicurarsi che modalità di funzionamento del relè
2. in base al operaiting relè modalità, la principale interfaccia (modulo di alimentazione lampeggia modalità di funzionamento corrente; modalità standard P1.1, poi venire intot interfaccia principale); lungo premere il tasto SET di due secondi e poi looen entrare in modalità di interfaccia di selezione; premendo UP, VERSO IL BASSO IL tasto per scegliere la modalità di impostazione
(P1.1 ~ P4)
3. dopo aver selezionato la modalità, premere il tasto breve SET per impostare il parametro corrispondente, quindi il parametro che si desidera impostare il flash
(OP di potenza in tempo; CL tempo di spegnimento; LOP i tempi di ciclo, "---" è illimitato ciclo); da UP, DOWN per impostare il valore del parametro, supporto premere a lungo
(Aumentare o diminuire in modo rapido) e premere leggermente (aumento o diminuzione di 1 unità); dopo aver impostato il valore del parametro da breve premere il tasto di STOP chiave per scegliere decimale; Scegliere l' intervallo di tempo (corrispondente intervallo di tempo è di 0.1 s-999 min); premere il pulsante SET per impostare la modalità corrente parametro successivo, il processo è lo stesso come sopra
4. dopo la modalità di impostazione dei parametri, premere e tenere premuto il pulsante SET, quindi tenere la modalità di configurazione corrente lampeggia, poi andare tornare all'interfaccia principale; definire il successo dei parametri
Interfaccia principale

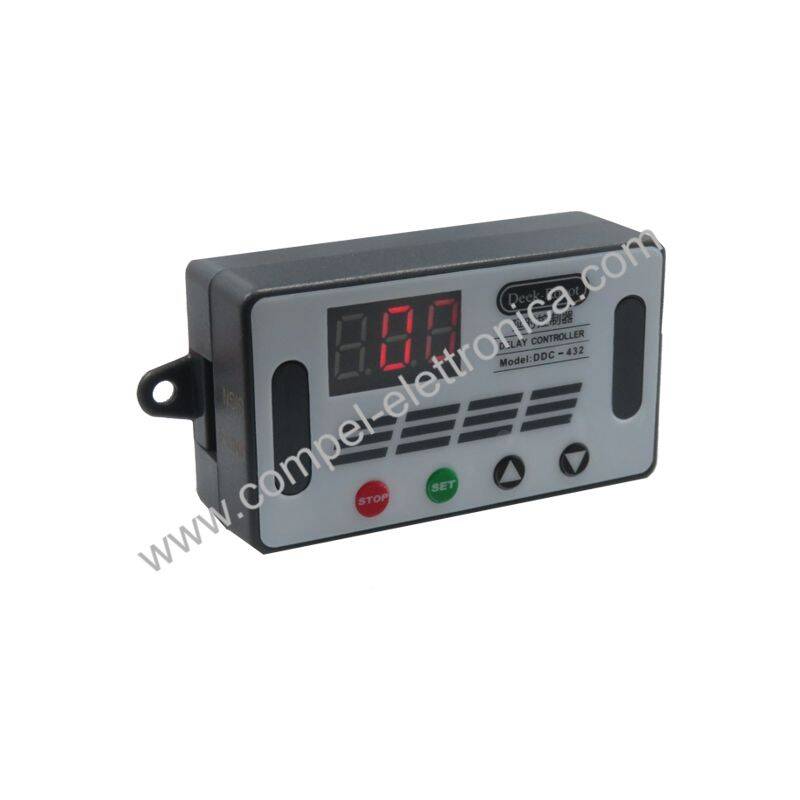

DDC-431
