MODULI CONVERTITORI DC/DC
CONVERTITORE DC/DC STEP-UP IN 3-30Vdc OUT REG 4-30Vdc max 3A
CONVERTITORE DC/DC STEP-UP IN 3-30Vdc OUT REG 4-30Vdc max 3A
CODICE: 5102050
Prezzi Iva Esclusa
1 PZ
€ 4,2240
3 PZ
€ 3,5112
Scheda Tecnica
Descrizione: Convertitore DC/DC step-up in grado di convertire una tensione continua in ingresso
compresa tra 3,5 e 30 volt in una tensione di uscita da 4 a 30 volt (regolabile tramite trimmer).
Aumenta la tensione in uscita
Tensione di ingresso: da 3,5 V a 30 Vdc
Corrente di ingresso: 2 A (max. 3 A utilizzando una ventola per dissipare il calore)
Tensione di uscita regolabile: da 4Vdc a 30Vdc
Dimensioni PCB: 43mm x 22mm x 14mm

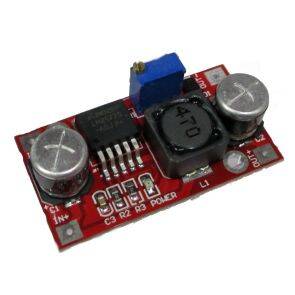

Il collegamento come visto nel pcb è molto semplice sui 4 estremi della basetta troveremo dei fori, ognuno di questi fori ha disegnata sigla che spiega cosa inserire, in essi dovranno essere collegati i poli positivo e negativo in entrata.
*N.B. essendo un dc/dc step-down la tensione in ingresso potrà essere inferiore o uguale ma mai superiore a quella in entrata.
IN - qui va inserito il polo negativo in entrata ossia la corrente DC che deve essere abbassata di tensione
IN piu' / qui va inserito il polo positivo in entrata ossia la corrente DC che deve essere abbassata di tensione
OUT piu' / da questo punto esce la tensione positiva dopo “l’abbassamento”
OUT – da questo punto fuoriesce la tensione negativa dopo l’abbassamento e quindi è quello che va a collegarsi al ground della mia scheda.
La tensione in uscita si regola con un TRIMMER posto sulla scheda.
*Si consiglia l’uso del TESTER per verificare l’esatta regolazione in uscita prima di collegare l’utilizzatore.
Annotazioni: REGOLATORE DC/DC REGOLATORI / CONVERTITORI
DC DC CONVERTER xl6009
xl6009e1
RoHS:
Descrizione: Convertitore DC/DC step-up in grado di convertire una tensione continua in ingresso
compresa tra 3,5 e 30 volt in una tensione di uscita da 4 a 30 volt (regolabile tramite trimmer).
Aumenta la tensione in uscita
Tensione di ingresso: da 3,5 V a 30 Vdc
Corrente di ingresso: 2 A (max. 3 A utilizzando una ventola per dissipare il calore)
Tensione di uscita regolabile: da 4Vdc a 30Vdc
Dimensioni PCB: 43mm x 22mm x 14mm
Il collegamento come visto nel pcb è molto semplice sui 4 estremi della basetta troveremo dei fori, ognuno di questi fori ha disegnata sigla che spiega cosa inserire, in essi dovranno essere collegati i poli positivo e negativo in entrata.
*N.B. essendo un dc/dc step-down la tensione in ingresso potrà essere inferiore o uguale ma mai superiore a quella in entrata.
IN - qui va inserito il polo negativo in entrata ossia la corrente DC che deve essere abbassata di tensione
IN piu' / qui va inserito il polo positivo in entrata ossia la corrente DC che deve essere abbassata di tensione
OUT piu' / da questo punto esce la tensione positiva dopo “l’abbassamento”
OUT – da questo punto fuoriesce la tensione negativa dopo l’abbassamento e quindi è quello che va a collegarsi al ground della mia scheda.
La tensione in uscita si regola con un TRIMMER posto sulla scheda.
*Si consiglia l’uso del TESTER per verificare l’esatta regolazione in uscita prima di collegare l’utilizzatore.
Annotazioni: REGOLATORE DC/DC REGOLATORI / CONVERTITORI
DC DC CONVERTER xl6009
xl6009e1
RoHS:
